产品概述

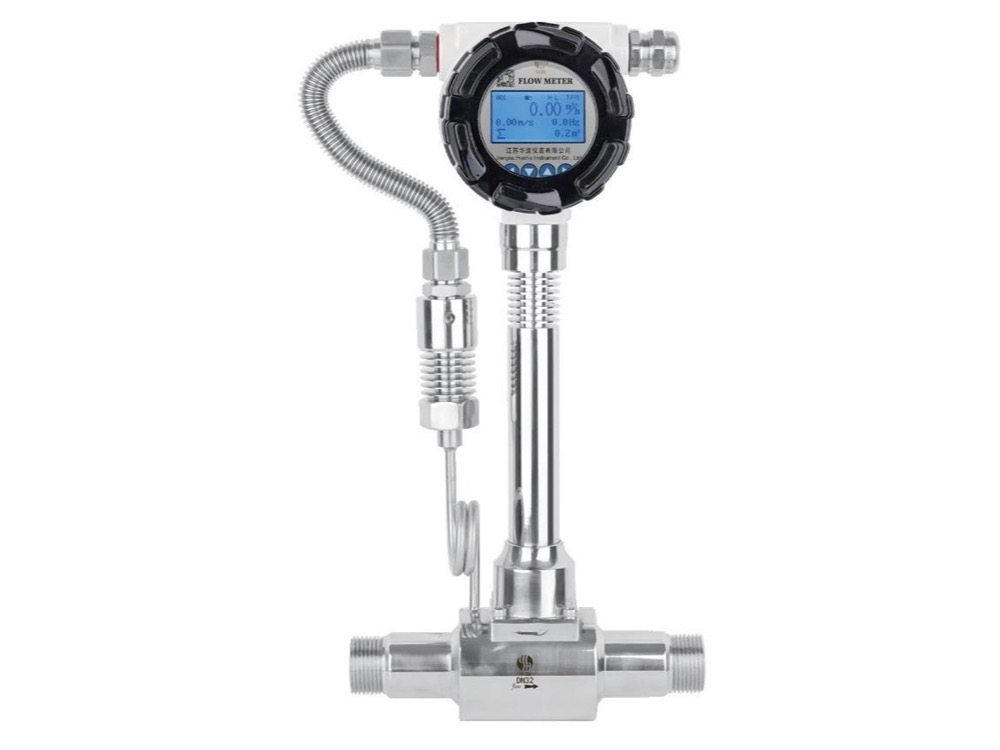

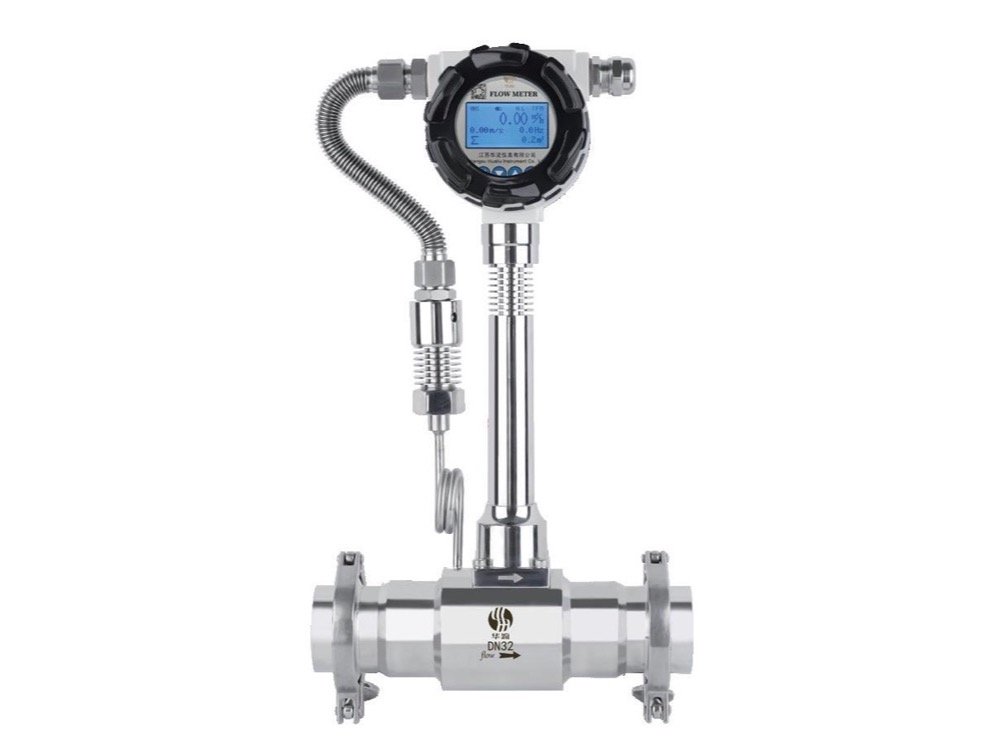

LUGB 涡街流量计是一种基于卡门涡街原理的速度式流量仪表,广泛适用于液体、蒸汽以及绝大多数气体的流量计量、测量与控制。仪表流通本体内无可动部件,结构紧凑可靠,可制成一体式或分体式,并支持法兰、对夹、插入、螺纹及卫生卡箍等多种连接方式,以适应不同管路与工况要求。

测量原理

在流通本体内垂直于流动方向设置一个非流线型旋涡发生体,当被测流体流过时,在发生体两侧交替产生方向相反、规则排列的旋涡,即“卡门涡街”。旋涡的分离频率与流体流速成正比,其关系可表示为 f = St · v / d(St 为斯特劳哈尔数,在很宽的雷诺数范围内近似为常数)。仪表通过检测探头将旋涡脉动压力转换为电信号,经放大、滤波、整形后输出与流速对应的脉冲(或 4–20mA)信号,每一个脉冲代表确定体积的流体,据此实现瞬时流量与累积总量的计量。

结构与性能

转换器采用数字信号处理,无零点漂移,并针对机械振动做了专门的滤波抗扰优化;传感器与工艺过程隔离,仪表系数恒定、重复性高。可根据介质腐蚀性选择 304 或 316 材质,并提供高温型、防爆型(ExdIICT6)及 SIL2 功能安全认证选项,适应化工、热力等复杂工况。
